Máquina de corte de chapa de metal CNC versátil para fabricantes de muebles metálicos
Edición visual de imágenes
Para gráficos complejos, especialmente cuando se necesitan procesar ambos lados de la placa, los gráficos bidimensionales se pueden dibujar directamente a mano, programados visual e intuitivamente,y el umbral de funcionamiento se reduce al mismo tiempo.

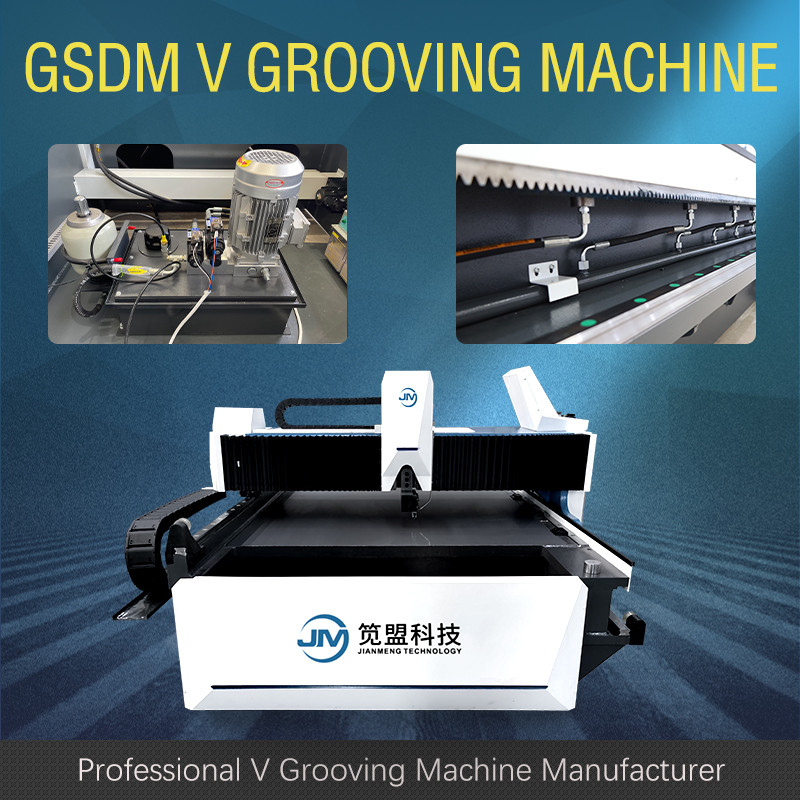

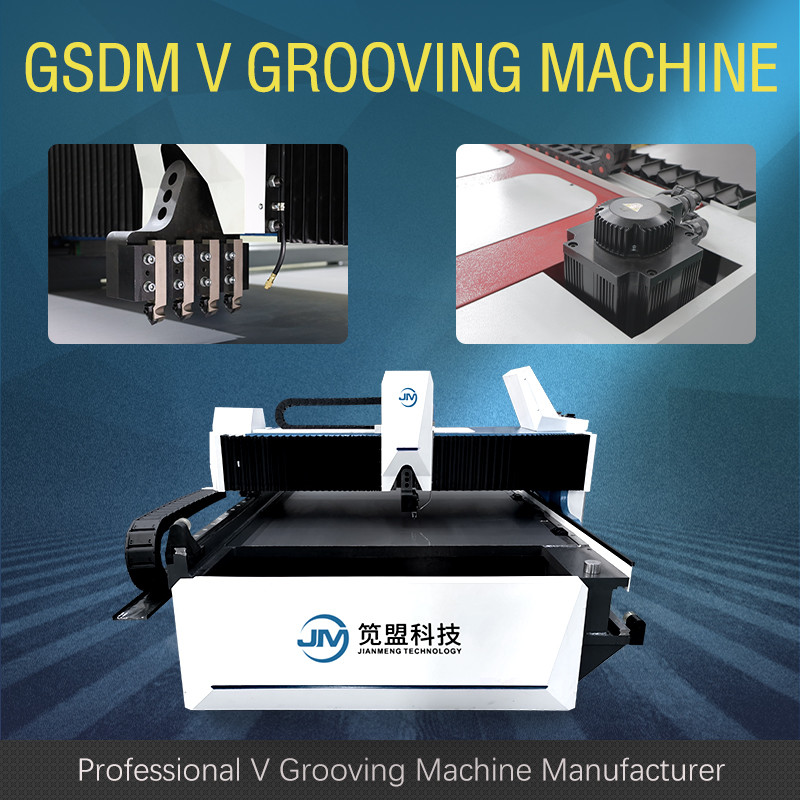

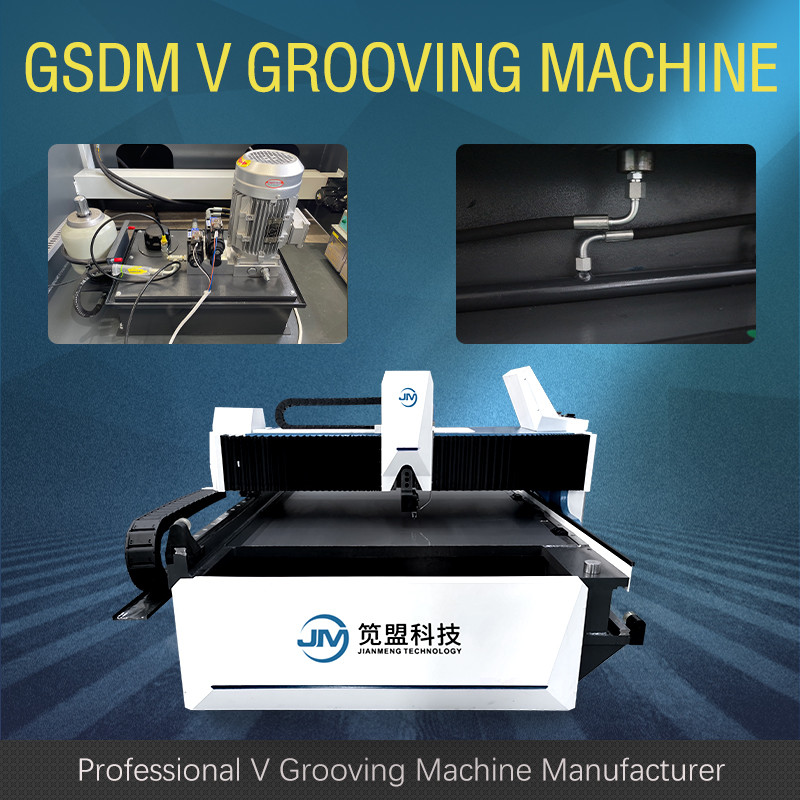

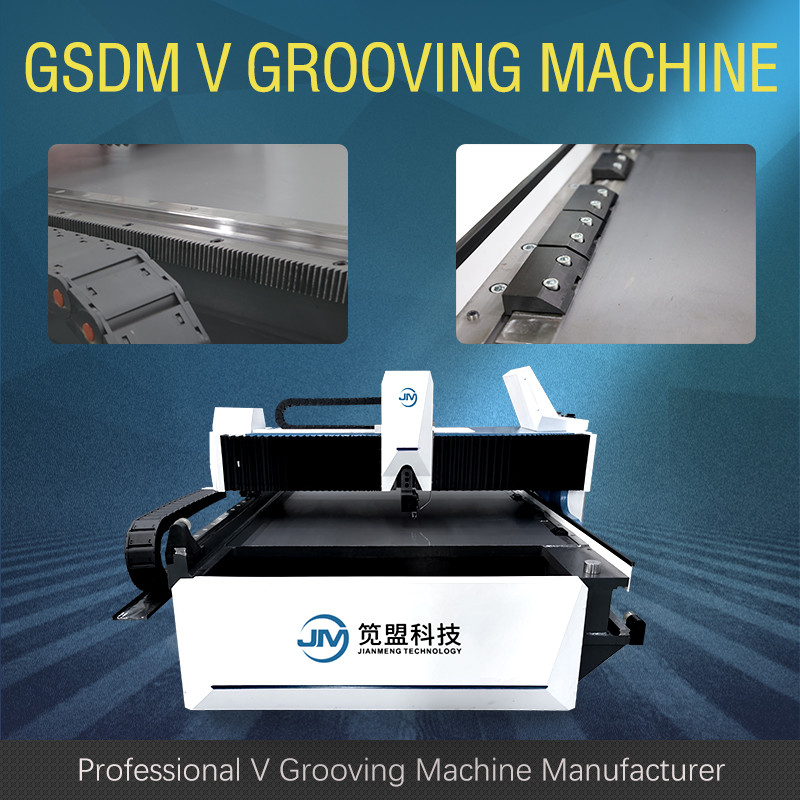

La máquina de ranura horizontal de doble accionamiento GSDM es un equipo profesional de ranura V, que es aplicable a todas las placas metálicas, tales como placas de acero inoxidable, placas de cobre, placas de aluminio,placas galvanizadas y demásLa ranura en V es un proceso auxiliar de formación de la hoja de flexión. En la línea de flexión donde la hoja necesita ser doblada y formada, se utilizan cortadores especiales para cortar ranuras en forma de V,para que el material sea fácil de doblar y formar, y la R fuera del ángulo de flexión se puede minimizar, y luego doblar y formar con una máquina de flexión o manualmente,La transformación se completa mediante este método y cumple con los requisitos de apariencia del productoLa profundidad, el ancho y el ángulo de la ranura en forma de V pueden ser asegurados por la velocidad de alimentación y la forma de las herramientas de corte durante el mecanizado.
| - No, no es así. | Nombre | Parámetro | Unidad | |
| 1 | Ancho máximo de la lámina de metal | 1500 | En el caso de los | |
| 2 | Máximo longitud de la lámina de metal | 5000 | En el caso de los | |
| 3 | espesor máximo ((acero inoxidable) | 5 | En el caso de los | |
| 4 | Min. espesor de la lámina de metal | 0.4 | En el caso de los | |
| 5 | Distancia mínima del V desde el borde | 8 | En el caso de los | |
| 6 | Velocidad máxima de corte del eje X | 120 | el número de unidades | |
| 7 | Velocidad máxima de retorno del eje X | 120 | el número de unidades | |
| 8 | Distancia máxima del eje Y | 1250 | En el caso de los | |
| 9 | Resolución en el eje Y | 0.001 | En el caso de los | |
| 10 | Precisión de posicionamiento repetida | ± 001 | En el caso de los | |
| 11 | Resolución en el eje z | 0.001 | En el caso de los | |
| 12 | Precisión de posicionamiento repetida | ± 001 | En el caso de los | |
| 13 | Potencia del motor | Eje X1, X2 | 5.0 | En kW |
| Eje Y1, Y2, Z | 1.0 | |||
| 14 | Dimensión general | Duración | 6900 | En el caso de los |
| Ancho | 2350 | |||
| Alturas | 1550 | |||
