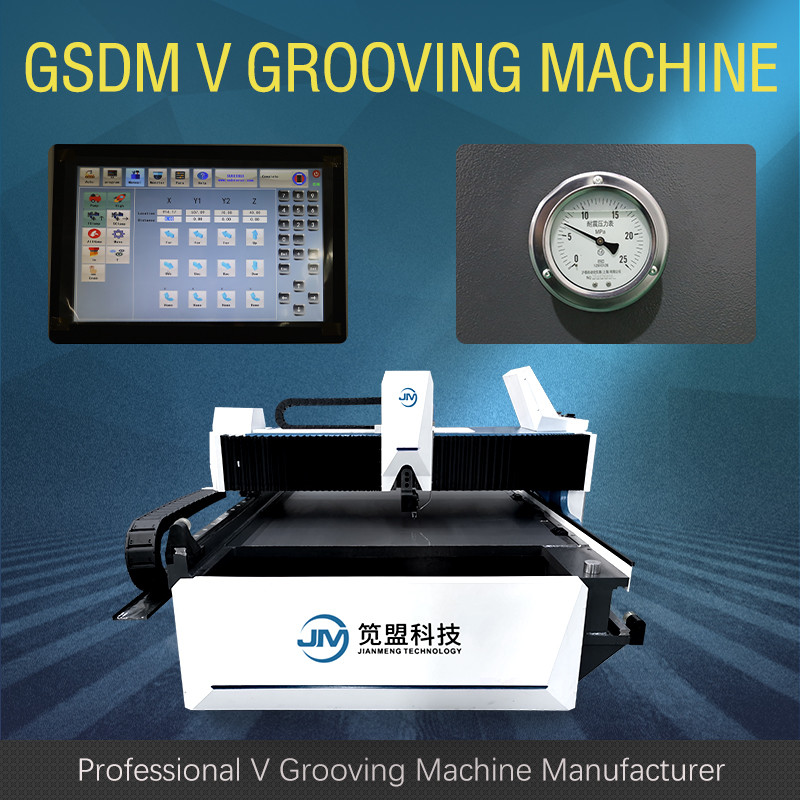

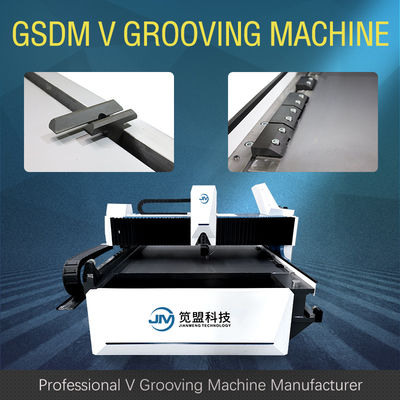

Cortadora horizontal automática del surco de V para el tapón del Anti-monopatín

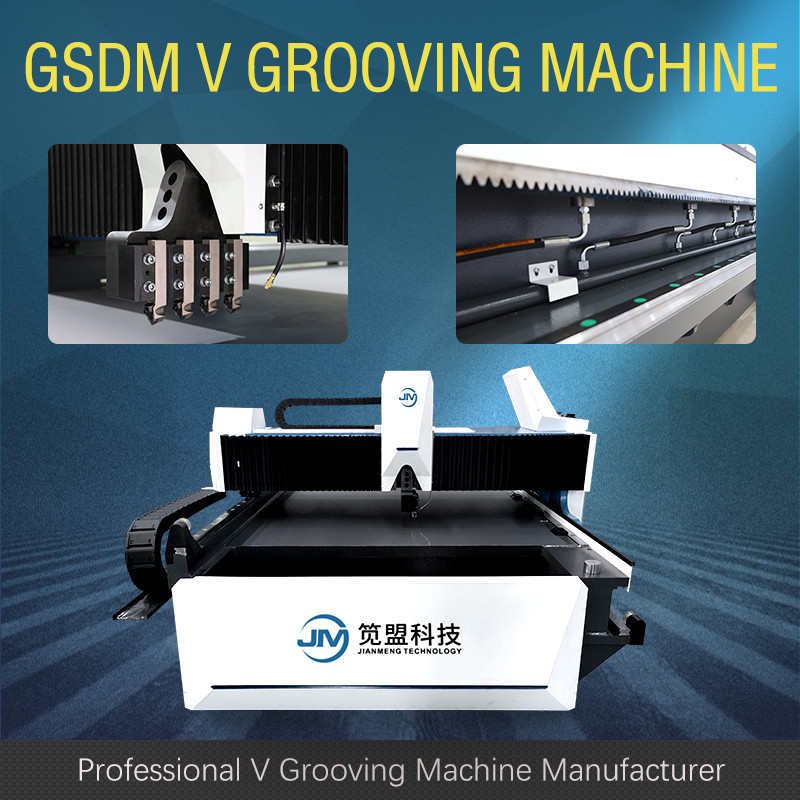

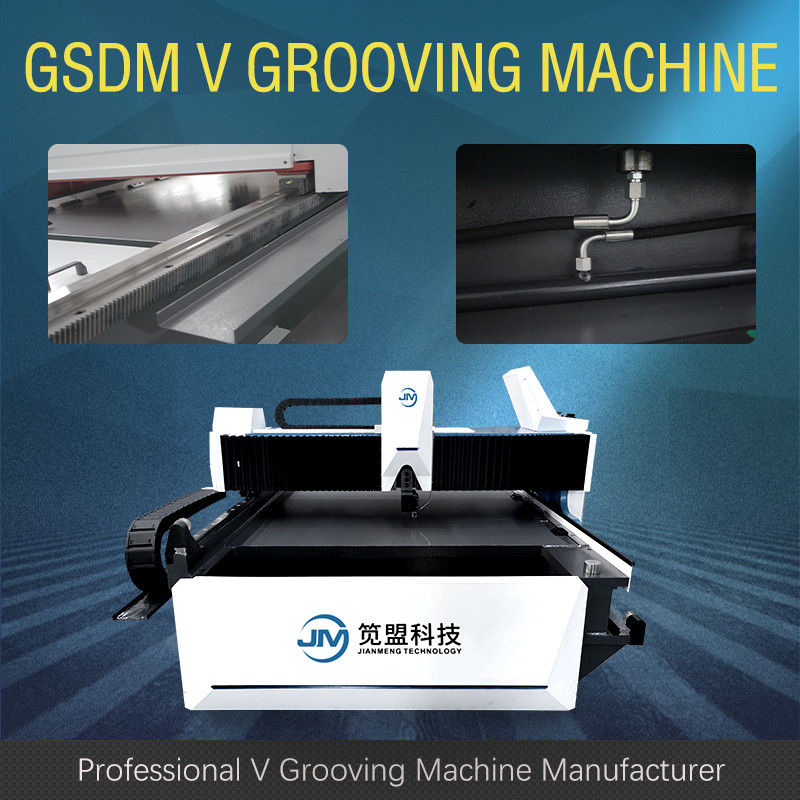

El tenedor de herramienta (b) de la máquina que acanala de GSDM v se equipa de cuatro cortadores de la aleación para procesar el surco de la forma de V, así que la cantidad que corta se distribuye uniformemente para reducir la deformación de las piezas trabajadas a máquina. El sistema de enfriamiento micro se puede seleccionar para prolongar la vida de servicio de la herramienta y para reducir el coste de producción; La herramienta universal que afianza la superficie de montaje con abrazadera puede cumplir los requisitos de fijación con abrazadera de diversas herramientas. La herramienta de acero blanca y la herramienta de la aleación son permutables; El dispositivo de la transferencia de la barra portaaperos utiliza el tornillo de pulido de la bola del grado y el carril de guía linear resistente, así que tiene alta exactitud.
| No. | Nombre | Parámetro | Unidad | |
| 1 | Max. Width de la hoja de metal | 1500 | milímetro | |
| 2 | Max. Length de la hoja de metal | 4000 | milímetro | |
| 3 | Grueso máximo (acero inoxidable) | 5 | milímetro | |
| 4 | Min. Thickness de la hoja de metal | 0,4 | milímetro | |
| 5 | Min.distance del V del borde | 8 | milímetro | |
| 6 | Velocidad que corta máxima del eje de X | 120 | m/min | |
| 7 | Velocidad máxima de .return del eje de X | 120 | m/min | |
| 8 | Max.distance del eje de Y | 1250 | milímetro | |
| 9 | Resolución en eje de Y | 0,001 | milímetro | |
| 10 | Repetido colocando exactitud | ±0.01 | milímetro | |
| 11 | Resolución en eje de z | 0,001 | milímetro | |
| 12 | Repetido colocando exactitud | ±0.01 | milímetro | |
| 13 | Poder del motor | X1, eje X2 | 5,0 | kilovatio |
| Y1, Y2, eje de Z | 1,0 | |||
| 14 | Dimensión total | Longitud | 5900 | milímetro |
| Anchura | 2250 | |||
| Altura | 1550 | |||
